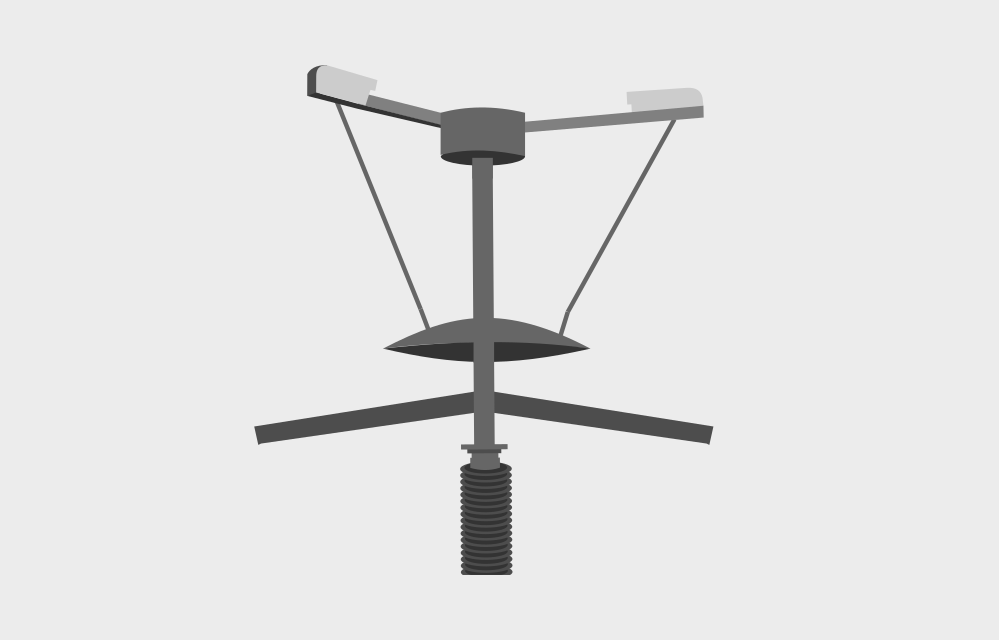

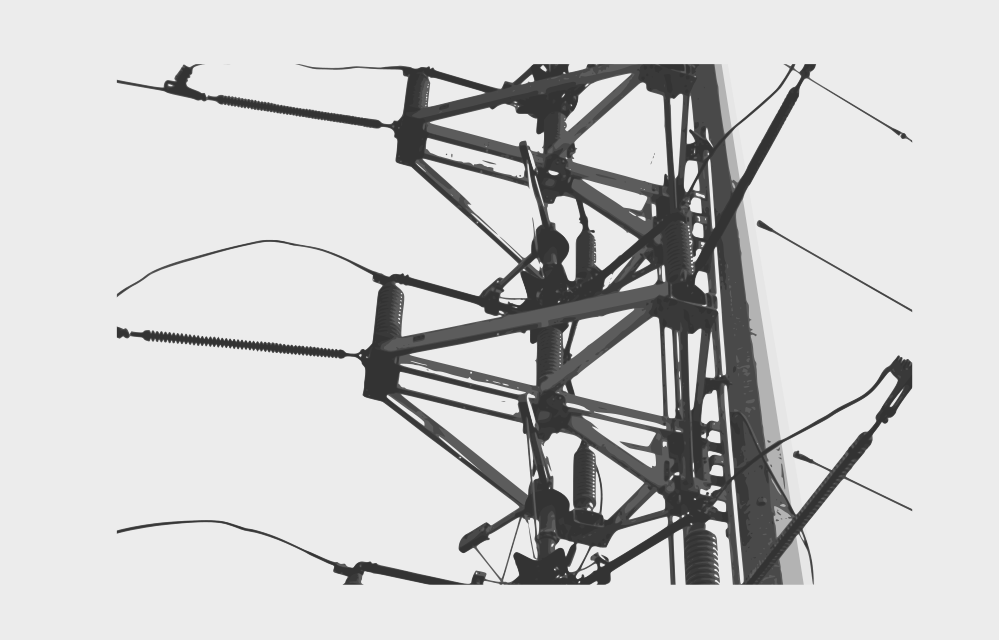

El seccionamiento de las líneas se hace mediante un juego de cuchillas desconectadoras de operación en grupo.
- Tensión Nominal de 69,000 V a 230,000 V
- Corriente Nominal 600, 1200, 2000 y 3000 A
- Nivel Básico de Aislamiento al Impulso 350, 550, 650, 750 y 900 kV.
- Corriente momentánea de Corto Circuito 40, 60 y 100 KA
Sensores de Línea – monitorean la línea y proveen información en tiempo real de los valores de corriente y voltaje.
- Extremadamente livianos en peso. El asilamiento es polímero.
- Tamaño compacto.
- Pueden ser montados en cualquier dirección, vertical, horizontal, cantiliver y suspendidos.

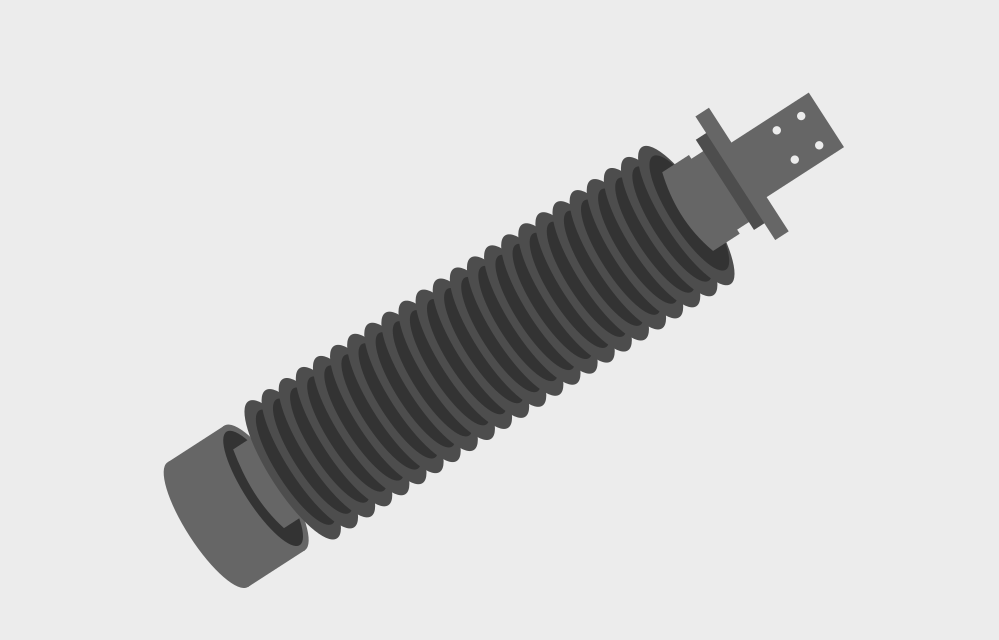

- Sensor de Voltaje
. Diseño y fabricación propios.
. Su rango es de los 7.5 KV a 500 KV
. Tiene una precisión de +/- 5.0%
- Sensor de Corriente
. Diseño y fabricación propios.
. Su rango es de 600 A, 1200 A y 2000 A.
. Tiene una precisión de +/- 0.15%.

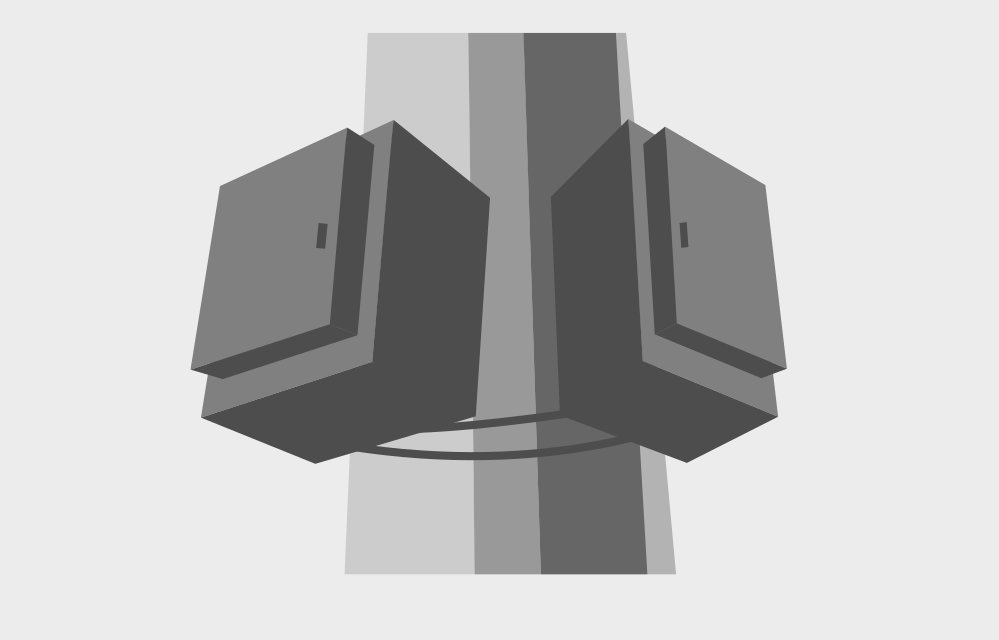

- Es un servomotor.
- Voltaje de operación: 24 VDC.
- Opera en ambas direcciones.
- Contiene todos los elementos de seguridad para garantizar la operación.
- Va alojado dentro del Gabinete.
- Tiempo de operación de apertura o cierre: 3 seg

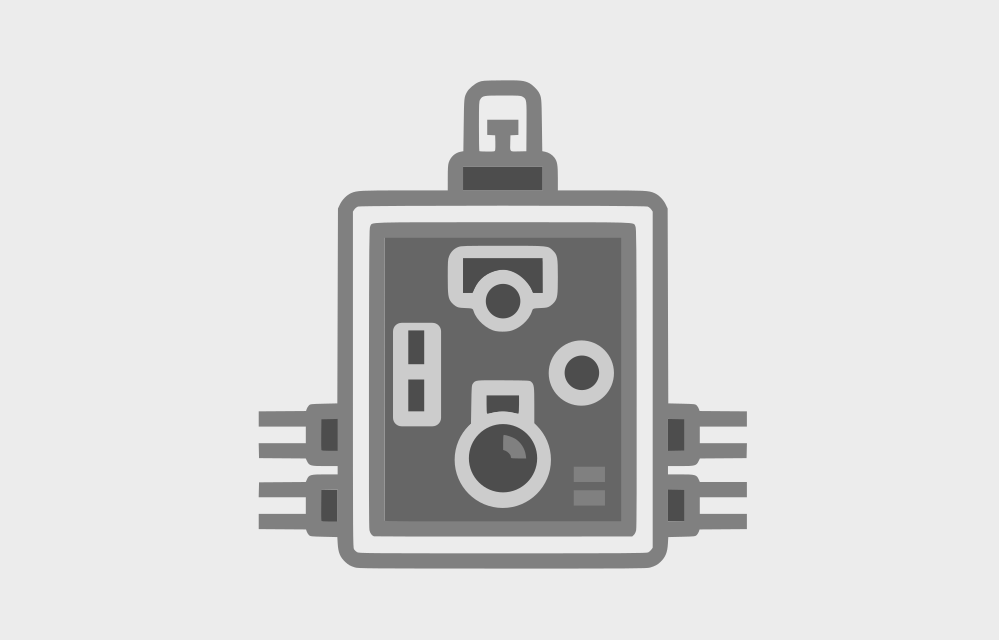

El gabinete es donde se alojan: dispositivos y distribuidores de corriente directa y alterna; motor operador de cuchilla; dispositivos para las señales de sensores de corriente/voltaje; equipos y dispositivos de control, protección, comunicaciones, conmutadores de operación manual, remota y local; dispositivos para detectar anormalidades del sistema; sistema de baterías para almacenar energía para eventualidades; entre otros que según las necesidades de operación pueden de considerarse.
- Conformado por botellas de vacío.
- Diseño y fabricación propios.
- Vías: 1, 2 y 3.
- Capacidad voltaje: 69,000 V a 230,000 V.
- Capacidad de corriente: max. 3000 Amp.
- Máx. cantidad de botellas: 8
